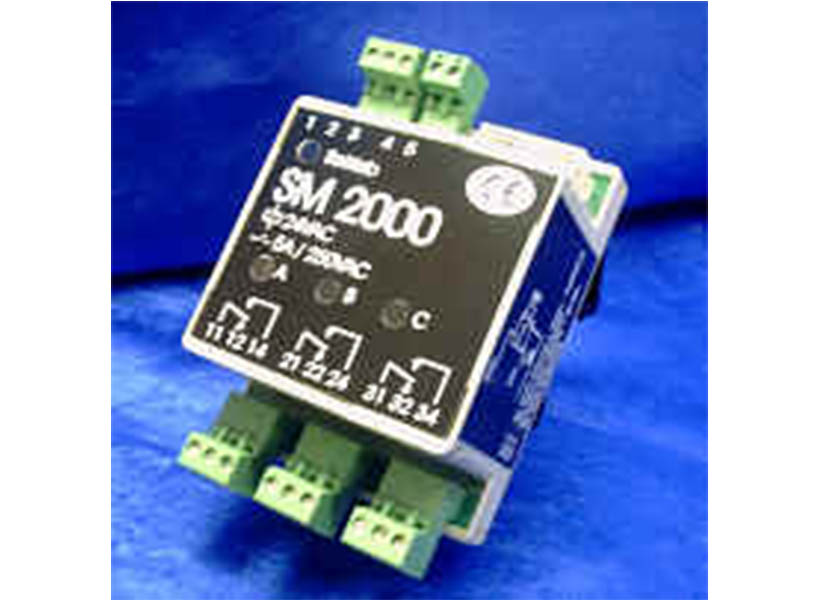

SM 2000 / Summenstörmodul

Technische Daten:

  • Versorgung 24VAC (Klemme 1,2)
  • Quittiereing. (Klemme 4,5)
  • Absicherung Überwachungsstromk. /2 A
  • Versorgungsanzeige mit LED
  • Blinkfrequenz ca. 1 Hz (Klemme 2,3)
  • Funktionsanzeigen mit LED
  • Anzugsverzögerung Rel A,B,C..ca 20 s.
  • Alle Klemmen steckbar
  • 3 potenzialfreie Ausgänge / 5 A 250V
  • Kunststoffgehäuse mit Universalfuß
  • Für Tragschienenmontage


Funktion

Der Stromkreis zwischen Klemme 2 und 3 wird überwacht.Bei geschlossenem Stromkreis (>5mA) wird Klemme 3 blinkend (ca. 1 Hz) mit Versorgung(Klemme 1) verbunden. Eine Sicherung 2A träge schützt das Störmeldemodul und den Überwachungsstromkreis vor Überlastung. Liegt die Störung länger als ca 20 sec an, ziehen Relais A und B an und Relais C beginnt zu blinken (ca. 1Hz).Die Relais bleiben angezogen bzw. blinkend solange die Störung anliegt.

Über den Quittiereingang (Klemme 4,5) kann Relais A rückgesetzt werden und Relais C zieht an.Dieser Zustand bleibt bis zum Wegfall der Störung erhalten.
